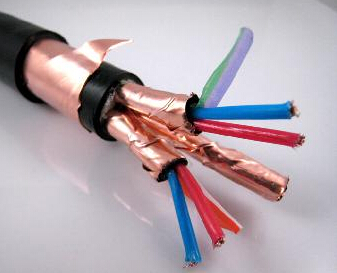

低煙無鹵屏蔽電纜WDNH-KVVP2 WDNH-KYJVP2
低煙無鹵屏蔽電纜WDNH-KVVP WDNH-KYJVP執行標準：GB/T9330.2.3-2008 GB/T19666-2005
低煙無鹵屏蔽電纜WDNH-KVVP WDNH-KYJVP使用特性
1.導體高工作溫度：聚氯乙烯J緣70℃，交聯聚氯乙烯J緣90℃。
2.安裝敷設時環境溫度不低于０℃。
3.安裝敷設時小彎曲半徑：無鎧裝6Ｘ電纜外徑，有屏蔽層軟電纜6X電纜外徑，有鎧裝或銅帶屏蔽12X電纜外徑。
低煙無鹵屏蔽電纜WDNH-KVVP WDNH-KYJVP型號、M稱
|
型 號 |
M 稱 |
|
WDNH-KVV |
聚氯乙烯J緣低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH-KVVP |
聚氯乙烯J緣編織屏蔽低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH-KVVP2 |
聚氯乙烯J緣銅帶屏蔽低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH-KVVP3 |
聚氯乙烯J緣鋁塑復合帶屏蔽低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH-KVV22 |
聚氯乙烯J緣鋼帶鎧裝低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH-KVVP2-22 |
聚氯乙烯J緣銅帶屏蔽鋼帶鎧裝低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH-KVVP32 |
聚氯乙烯J緣細鋼絲鎧裝低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH-KVVR |
聚氯乙烯J緣低煙無鹵護套阻燃A（B、C、D）類耐火軟控制電纜 |
|
WDNH-KVVRP |
聚氯乙烯J緣編織屏蔽低煙無鹵護套阻燃A（B、C、D）類耐火軟控制電纜 |
|
WDNH-KYJV |
交聯聚乙烯J緣低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH-KYJVP |
交聯聚乙烯J緣編織屏蔽低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
ZRNH-KYJVP2 |
交聯聚乙烯J緣銅帶屏蔽低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH-KYJVP3 |
交聯聚乙烯J緣鋁塑復合帶屏蔽低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH-KYJV22 |
交聯聚乙烯J緣鋼帶鎧裝低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH -KYJVP2-22 |
交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
|
WDNH -KYJVP32 |
交聯聚乙烯J緣細鋼絲鎧裝低煙無鹵護套阻燃A（B、C、D）類耐火控制電纜 |
規格范圍
|
型 號 |
標 稱 截 面（mm2） |
||||||||
|
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|||
|
芯 數 |
|||||||||
|
WDNH -KVV |
2-48 |
2-14 |
2-10 |
||||||
|
WDNH -KVVP |
|||||||||
|
WDNH -KYJV |
|||||||||
|
WDNH -KYJVP |
|||||||||
|
WDNH -KVVP2 |
2-48 |
4-14 |
4-10 |
||||||
|
WDNH -KVVP3 |
|||||||||
|
WDNH -KYJVP2 |
|||||||||
|
WDNH -KYJVP3 |
|||||||||
|
WDNH -KVV22 |
4-48 |
４-37 |
４-14 |
4-10 |
|||||
|
WDNH -KVVP2-22 |
|||||||||
|
WDNH -KYJV22 |
|||||||||
|
WDNH -KYJVP2-22 |
|||||||||
|
WDNH -KVV32 |
7-37 |
7-24 |
4-14 |
4-10 |
|||||
|
WDNH -KYJV32 |
|||||||||
|
WDNH -KVVR |
2-48 |
4-14 |
4-10 |
||||||
|
WDNH -KVVRP |
2-61 |
2-48 |
4-6 |
||||||
主要技術參數
1.電性能
|
序號 |
項 目 |
單 位 |
指 標 |
試驗方法 |
|
1 |
電纜結構及導體電阻 |
符合GB/T3956-2008標準（IEC60228:2004） |
GB/T3048.4-2007 |
|
|
2 |
J緣線芯交流50Hz火花試驗 |
KV |
6 |
GB/T3048.9-2007 |
|
3 |
工頻5min電壓試驗 |
KV |
3 |
GB/T3048.8-2007 |
|
4 |
J緣線芯電壓試驗 0.6mm及以下 0.6mm及以上 |
KV |
2 2.5 |
GB/T3048.8-2007 |
