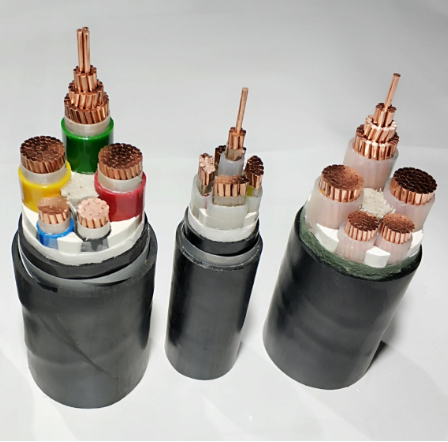

| 一、產品簡介 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電力電纜用輸配電系統，本公司銷售的交流額定電壓0.6/1KV聚氯乙烯J緣電力電纜和35KV及以下交聯聚乙烯電力電纜，其性能不僅符合標準GB1276和IEC60502及IEC60840，并且已形成系列，即阻燃型的、耐火型的、耐寒型的和防水型的電力電纜。 在阻燃型系列產品中，成功地應用了隔氧技術，不僅0.6/1KV的聚氯乙烯J緣和交聯聚乙烯J緣阻燃電力電纜能達到GB/T12666.5《成束電力電纜燃燒試驗方法》中A類，而且額定電壓6/10KV及8.7/15KV交聯聚乙烯阻燃電力電纜也能達到A類高阻燃要求且有較大裕度。在交聯聚乙烯J緣高阻燃的基礎上又開發了低煙無鹵高阻燃隔氧層電力電纜，其低煙無鹵性能符合標準GB/T17651.1.2和GB/T17650.1.2。這樣本公司的交聯聚乙烯電力電纜的整體水平低于國內地位。 耐火型電力電纜為額定電壓0.6/1KV銅芯電纜，還可以銷售低煙無鹵耐火電力電纜、高阻燃隔氧層耐火電力電纜，其耐火性能符合GB/T12666.6《電線電纜耐火特性試驗方法》。因此，耐火系列電力電纜的整體性能優良可靠。 防火電纜的阻水性能符合IEC502-2規定。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 二、電纜的型號、M稱和用途
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：ZR-阻燃 G-隔氧層 NH-耐火
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 三、銷售范圍
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注:1、單芯鎧裝電纜僅用于直流系統，若用于交流系統，應采用非磁性材料的鎧裝層。 2、可根據用戶要求，銷售0.6/1KV圓形導體結構或扇形導體結構的各類五芯電纜。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 四、電力電纜安裝注意事項、使用特性及運行敷設條件
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1、電力電纜安裝注意事項
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電纜與熱力管道平行安裝時保持2m的距離，交叉時應保持0.5m。 電纜與其它管道平行或交叉安裝時均要保持0.5m的距離。 電纜直埋安裝時，1-35KV電纜直埋深度不小于0.7m。 10KV及以下電纜平行安裝時，相互凈距不小于0.1m，10-35KV不小于0.25m；交叉安裝時距離不小于0.5m。 電纜敷設溫度不低于0℃，彎曲半徑：多芯電纜≥15（D+d），單芯電纜≥20（D+d），（D為電纜外徑，d為導體外徑）。 6KV及以上電纜接頭： ①安裝電纜終端頭時，須剝除半導體電屏蔽層，操作時不得損傷J緣，應避免刀痕凹凸不平的情況，必要時用砂紙磨平；屏蔽端部應平整，并要把石墨層（碳粒）清除干凈。 ②塑料J緣電纜端頭銅帶屏蔽和鋼鎧須良好接地，對短路也遵循這項原則，避免三相不平衡運行時鋼鎧端部產生感應電動勢，甚至“打火”及燃燒護套等事故。接地引出線要求采用我鍍錫編織銅線，和電纜銅帶連接時應用鉻鐵錫焊，不宜用噴燈封焊，以免燒損J緣。 ③三相銅帶屏蔽應分別與地線相連，注意屏蔽接地線和鋼鎧接地線應分別引出，相互J緣，焊接地線的位置應盡量靠下。 對電纜端頭和中間接頭的基本要求：a.導體連接好；b.J緣可靠，推薦采用輻照交聯熱收縮型硅橡膠J緣材料；c.密封良好；d.足夠的機械強度，能適應各種運行條件。 電纜端頭須使用防止水及其它腐蝕性材料的侵蝕，以防因水樹引起J緣層老化而導致?lián)舸?br /> 電纜的裝卸須使用吊車或叉車，禁止平運，平放，大型電纜安裝時須使用放纜車，以免電纜受外力損傷或因人工拖動而擦傷。 電纜如因故不能及時敷設時，應將其放在干燥地方貯存，防止日光爆曬，電纜端頭進水等。 注意：電線電纜安裝應熟悉電線電纜性能的安裝人員或?qū)Ｂ毤夹g(shù)人員擔任，如仍有不清事項，請向相關技術部門或我廠技術部咨詢。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2、電纜的使用特性及運行敷設條件
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 額定電壓0.6/1KV聚氯乙烯J緣電力電纜 ①電纜導體的長期允許工作溫度：≤70℃ ②短路時（長持續時間不超過5S）電纜的高工作溫度：160℃ ③電纜敷設后經受直流電壓3.5KV/15min不擊穿。 ④在空氣中敷設 a.單芯電纜平行敷設時的中芯距離：185mm2及以下電纜直徑的2倍：240mm2及以上為90mm b.周圍環境溫度：30℃ c.不同環境溫度下載流量的校正系數：
a.單芯電纜不接角敷設時，中芯距離為電纜直徑的2倍。 b.周圍環境溫度：25℃ c.土壤熱阻系數：1.0K·m/W d.直埋深度：0.7m e.不同環境溫度下載流量校正系數：
①電纜導體的長期允許工作溫度：≤90℃ ②短路時（長持續時間不超過5S）電纜的高工作溫度：250℃ ③空氣中敷設 a.單芯電纜平行敷設時的中芯距離：185mm2及以下為電纜直徑的2倍：240mm2及以上為90mm b.周圍環境溫度：40℃ ④直埋敷設 a.單芯電纜不接觸敷設時，中芯距離為電纜直徑的2倍 b.周圍環境溫度：25℃ c.土壤熱阻系數：1.0K·m/W d.直埋深度：0.7m ⑤不同環境溫度下載流量的校正系數：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
